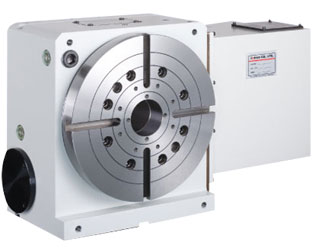

GX-H 系列CNC電腦數控分度盤(油壓剎車)

GX-H 系列CNC電腦數控分度盤(油壓剎車)
•旋轉臺直徑 Ø255mm, Ø320mm, Ø400mm, Ø500mm, Ø630mm, Ø800mm.
•使用超大型徑軸向預壓軸承
•馬達安裝在右邊（立、臥兩用）。
•采用高效率、高齒深的雙導程蝸桿傳動。

規格：

型號			GX-255H/HL	GX-320H	GX-400H	GX-500H	GX-630H	GX-800H	GV-255HB
旋臺直徑		mm	Ø255	Ø320	Ø400	Ø500	Ø630	Ø800	Ø255
中心孔直徑		mm	Ø50H7	Ø70H7	Ø110H7	Ø180H7	Ø270H7	Ø280H7	Ø50H7
中心貫穿孔直徑		mm	Ø50	Ø70	Ø110	Ø140	Ø220	Ø240	Ø50
工作臺高度（臥式位置）		mm	210	235	255	280	325	420	-
中心高度（立式位置）		mm	190	210	255	310	400	480	190
工作臺Ｔ型槽寬度		mm	12H7	14H7	14H7	18H7	18H7	22H7	12H7
導塊寬度		mm	18	18	18	18	18	22	18
驅動壓力／驅動方式		kg/cm²	50 / 油壓	50 / 油壓	50 / 油壓	50 / 油壓	50 / 油壓	50 / 油壓	50 / 油壓
鎖緊扭矩		kg.m	70	118	250	320	450	520	70
伺服馬達型號	發那科	-	α4i / α8i	α12i	α12i	α12i	α22i	α22i	α4i / α8i
伺服馬達型號	三菱	-	HF154T / 104T	HF154T / 204S	HF204S	HF204S	HF354S	HF354S	HF154T / 104T
減速比		-	1 / 120	1 / 120	1 / 144	1 / 180	1 / 180	1 / 180	1 / 120
盤面最大轉速		min^-1	22.2	22.2	11.1	11.1	11.1	11.1	22.2
容許負載慣性容量		kg.cm.s²	20.7	45.7	102	191	405	1224	20.7
最小單位設定		deg.	0.001	0.001	0.001	0.001	0.001	0.001	0.001
分度精度		sec.	15	15	15	15	15	15	15
重復精度		sec.	6	6	6	6	6	6	6
旋轉工作臺重量（不含伺服馬達）		kg	132	187	300	420	720	1200	150
容許負載容量	立式	kg	100	150	200	250	450	800	100
	臥式	kg	250	350	500	600	800	1500	-
	使用尾座	kg	250	350	500	600	800	1500	250
鎖緊扭力	F	kg	1600	2000	3000	4000	4900	5000	1600
	FXL	kg/m	112	180	400	500	850	1000	112
	FXL	kg/m	70	118	250	320	450	520	70
容許切削扭矩		kg/m	55	78	170	250	430	500	55
