產品特點:

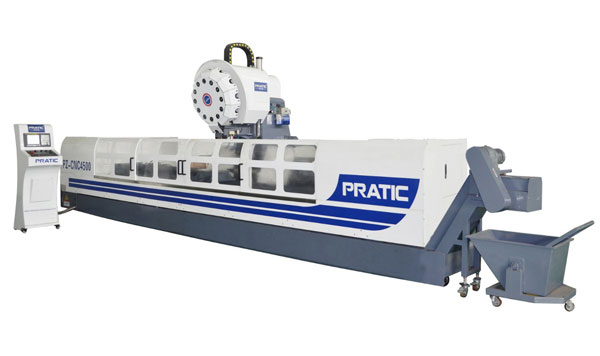

1. 機器是一臺集銑銷、鉆孔、攻牙、倒角為一體的自動化復合加工中心,適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。
2. 配備自動排屑機,采用BT30主軸錐孔,增加了機器鋼性。
3. 添加機器防護罩,保證了操作者安全度與環境衛生。
4. 采用快速同步換刀刀庫,可以提前備刀,換刀時間只需要1.4秒。
適用于:門窗幕墻加工、汽車配件加工、大型鋁型材等加工。
技術參數:
| 行程 | |
| X軸行程 | 4500--12000 mm |
| Y軸行程 | 450 mm |
| Z軸行程 | 330 mm |
| 主軸 | |
| 主軸轉速 | 10000 rpm |
| 主軸錐孔 | BT30 |
| 刀庫 | |
| 刀庫形式 | TURRET |
| 拉釘形式 | 45 |
| 刀庫容量 | 12 PCS |
| 相鄰換刀時間 | 1.4 ses |
| 移動速度 | |
| X軸移動 | 60 m/min |
| Y/Z軸移動 | 48/48 m/min |
| X/Y/Z進給速度 | 15000 mm/min |
| 馬達功率 | |
| 主軸驅動馬達 | 5.5 kw |
| X/Y/Z驅動馬達 | 2.0kw |
| 潤滑冷卻系統 | |
| 潤滑系統 | 油脂潤滑 |
| 冷卻系統 | 霧化冷卻 / 噴水冷卻 |
| 精確度 | |
| X軸定位精度 | ±0.05 mm |
| Y/Z定位精度 | ±0.01 mm |
| 重復定位精度 | ±0.01 mm |
| 機械規格 | |
| 氣壓需求 | 6 kg/cm2 |
| 操作系統 | MITSUBISH / FAUC |
| 高度 | 2500mm |
| 占地面積 | 6500--13500 x 3000 mm |
| 重量 | 5000--10000kg |
