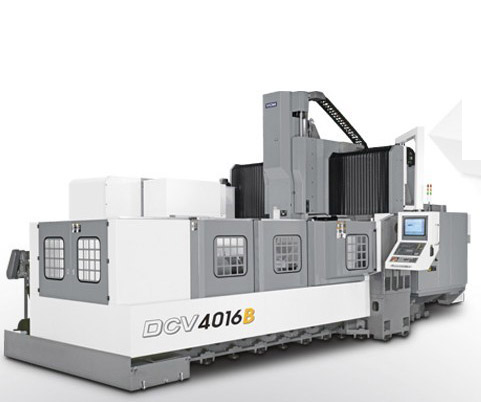

臺灣永進龍門型綜合加工機DCV4016B特點:
一、 YCM秉持著一貫化高自制能力與嚴格的裝配檢驗流程,將DCV高性能龍門立式加工機的精度、剛性及馬力發揮到極致。
高剛性結構設計
二、 一體成型龍柱設計，一體成型底座設計，頭部高剛性比例設計。
三、高剛性三軸設計
1.X軸采齒輪驅動，以達到高扭力、高傳動效能
2.X、Y軸采用滾柱型線性滑軌
3.Y軸具有三支滾柱型線性滑軌及六個滑塊支撐，提供最佳的切削剛性
4.頭部鞍座采垂直及水平支撐設計
5.Z軸高剛性硬軌及多面接觸設計，提高切削穩定性
臺灣永進高性能龍門立式加工機DCV4016B規格表：
| 主軸轉速(選擇) | 45～4500 rpm （6000/10000 rpm） |
| 主軸馬力（最大值） | 22KW |
| 主軸端孔斜度 | BT50 |
| X軸行程 | 4065 mm |
| Y軸行程 | 1600 mm |
| Z軸行程（選擇） | 762 mm（1016 mm） |
| 主軸鼻端至工作臺面距離 | 200~962 mm（龍柱加高250 mm：450～1212mm/Z軸行程1016mm:200~1216mm） |
| 門柱間距離 | 1820 mm |
| 工作臺尺寸 | 4260*1500 mm |
| T 型槽尺寸（槽數*寬度*間距） | 9*22 mm*150 mm |
| 工作臺最大平均負載 | 12000 kg |
| 快送押送速度 | 12/15/15 m/min. |
| 切削押送速度 | 1~10000 mm/min. |
| 刀具數量 | 40T(60T) |
| 刀具自動交換方式 | 刀臂式 |
| 選刀方式 | 隨機記憶方式 |
| 動力源容量（變壓器） | 50 KVA(65KVA) |
| 機器重量 | 38000 kg |
