臺灣永進臥式綜合加工機H系列簡介：
永進臥式系列綜合加工機是專為高效率加工需求的產業所設計的優良工具機產品;更可一次裝夾、多面加工，簡化治具、縮短制程，均適用于大量生產之汽機車零件，如傳動箱件、汽缸體、閥件或泵 浦組件等之生產，以及各類中大型精密模具加工之生產。
均采用超強結構的機體，為機床高精度表現的基礎。高精密高剛性的主軸，有多種模組提供選配，可搭配主軸中心出油系統，適合各式加工需求。軸向直結傳動設計，螺桿預拉加強剛性及提高精度，穩定可靠;快速可靠的自動刀具交換系統（ATC）及自動工作臺交換系統（APC）的使用，達到彈性化、自動化的生產規劃要求。

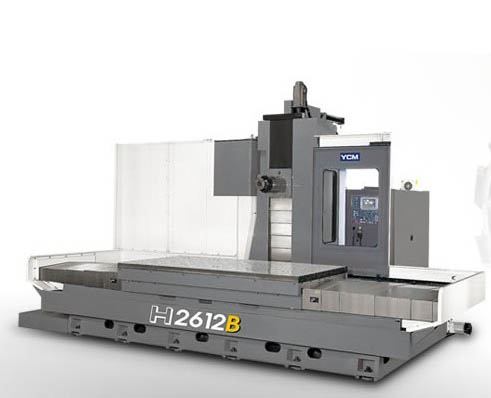

臺灣永進臥式加工中心H2612B特點：
一、高精密、高剛性，強力齒輪頭主軸設計主軸
1.#50主軸采用精密NN系列軸承，軸承座外徑達Φ260mm，剛性高，最高轉速可達4500rpm，適合各種切削條件的需求。
2. 主軸頭設計有冷卻能力達1300Kcal/h的油溫控制系統，配合主軸循環軸套，有效的將溫升控制在10℃以下，抑制熱變形，保持主軸切削精度。
3.主軸采大馬力15/18.5kW設計，二段齒輪變速，最大扭力達74.1kgf-m，重切削能力達650cc/min.。
4.主軸頭長鼻式設計，干涉范圍少，允許深孔加工。
二、 快速可靠的換刀機構經過百萬次運轉之后，確實符合可靠度要求之后才正式量產。
1.換刀臂采用油壓換刀機構，刀臂軸采用滾珠槽軸， 絕無間隙產生，換刀迅速不晃動，平穩可靠。
2.刀庫以最近距離選刀方式，節省刀號定位時間;有40支刀、60支刀供客戶選用。
?
三、超強結構設計、高載重、高精密進給系統
1.寬廣型底座，工作臺移動，全行程支撐，無懸垂現象，可確保最佳動態精度;X、Y、Z軸采用高精密級滾珠螺桿，并配合使用精密斜角滾珠軸承將螺桿預拉，提供最佳進給剛性與精度。
2. X軸采復合四滑軌設計，內側使用低摩擦系數的IKO滾柱線性滑軌，外側采用硬化導軌加TURCITE-B內襯，可承載超重工件達7000kg,而進給控制依然精確、平順流暢。
3.Y軸采用內包式滑軌設計，提供頭部高剛性支撐。
4. Z軸（前后）采用THK NR系列線性滑軌，增強進給剛性與順暢性;Y軸采內包式鋼軌設計，符合最佳力流強度設計，提供重切削時，主軸頭的安全性及耐久性。
永進臥式加工中心H2612B規格表
主軸轉速 45-4500 rpm
主軸端孔斜度 BT50
主軸軸承直徑 Φ100 mm
X,Y,Z,軸行程 2600*1200*1200 mm
主軸中心至工作臺面距離 200～1400 mm
主軸鼻端至工作臺中心 -250～950 mm
工作臺尺寸 2800*1400 mm
工作臺最大平均負載 7000 mm
T型槽尺寸-槽數*寬度*間距（螺孔） 9*22 mm*150 mm
快速押送速度（X/Y/Z） 12/16/16 m/min
切削押送速度 1～5000 mm/min
刀具數量（選擇） 40T(60/80T)
刀具自動交換方式 刀臂式
選刀方式 隨機記憶方式
主軸馬達 15/18.5/22 kW
進給馬達（X/Y/Z） 5.9/4.5/4.5kW
自動潤滑泵浦馬達 75 W
油溫控制器泵浦 400 W
油溫控制器壓縮機馬達 1270 W
耗電量（變壓器容量） 50 kVA（65 kVA）
機器重量 27000 kg
