獨特的冷卻系統設計 (專利通過)
▲在主軸與軸向都采取了獨特的專利多重隔離設計，除了有效的將熱移除外，并且避免傳遞到機臺的主體上，提昇了加工的穩定性。
線性馬達直接驅動
▲X、Y軸采用線性馬達直接驅動，具高速、高精度、及高加減速特性，能增加切削穩定性，加工效能大幅提升。由于軸向采用線性馬達直接驅動的設計，去除了傳統滾珠導螺桿的機械限制，大幅地提高了移動的速度與加速度。
▲超微量進給的能力及其優越的動態特性，也使得更高難度高精度的加工變得可能

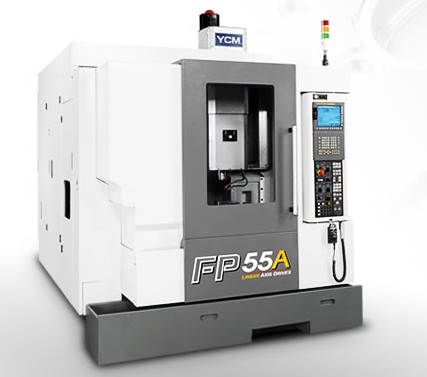

| 產品型號 |
FP55A |
| 主 軸 |
|
| 主軸轉速 (選擇) rpm |
30,000 |
| 最大主軸功率 kW |
11 |
| 主軸端孔斜度 |
BT30 |
| 行 程 |
|
| X 軸行程 mm |
510 |
| Y 軸行程 mm |
510 |
| Z 軸行程 mm |
260 |
| 主軸鼻端至工作臺面距離 mm |
100~360 |
| 工 作 臺 |
|
| 工作臺尺寸 mm |
700 x 510 |
| T型槽尺寸 - 槽數 × 寬度 × 間距 mm |
5 x 18 x 100 |
| 工作臺最大平均負載 kg |
150 |
| 進 給 |
|
| 快速押送速度(X/Y/Z) m/min. |
60/60/40 |
| 切削押送速度 mm/min. |
1~20,000 |
| 自動換刀系統 |
|
| 刀具數量 (選擇) T |
16 |
| 刀具重量 kg/pc |
3 |
| 最大刀具尺寸 mm |
ø40 x 150 |
| 其他 |
|
| 空壓源 kg/c㎡ |
5.5 |
| 動力源(變壓器容量) kVA |
58 (65) |
| 機器重量 kg |
9,000 |
|
