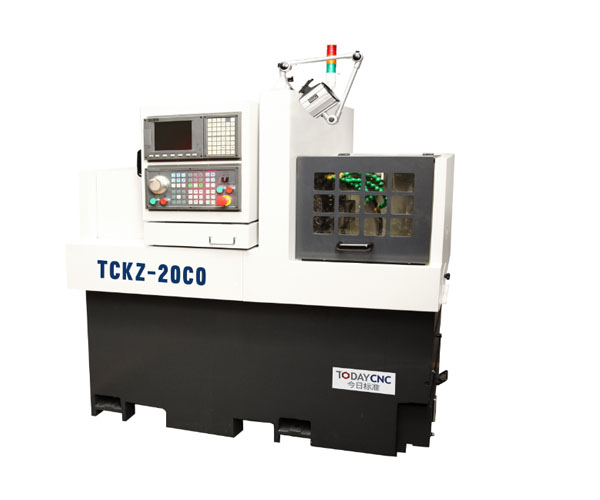

TCKZ-20C0機床是屬于瑞士型高速精密數控縱切電腦車床(數控走心機).該類機床刀具排布采用兩軸控制排刀式刀架排布結構,換刀快捷、可靠性極高.配有高速精密同步回轉導套,三軸鉆孔加工功能,也可以選配安裝具有正面及側面鉆孔、銑扁功能.可以對鋼件、不銹鋼的大批量精密加工及軸端的鉆孔攻絲加工.
該型號機型具有超長行程的Z軸,行程可達230mm.和同類機床相比,可以明顯減少送料次數,提高加工效率.對于許多長度在230mm以內的零件,可以一次送料完成零件全長度的加工。
|
機床參數 |
TCKZ-20C0 |
|
|
控制軸數 |
3+1 |
|
|
最大加工直徑 |
Ф20mm |
|
|
最大加工長度（一次加工） |
230mm |
|
|
主軸最大轉速 |
6000rpm |
|
|
主軸電機最大功率 |
3.0KW伺服 |
|
|
安裝刀具數量及參數 |
總數量 |
9+3 |
|
車刀數量 |
9 |
|
|
車刀規格 |
12mm*12mm |
|
|
固定鉆、鏜孔刀具 |
3*ER16/4*ER11 |
|
|
進給參數 |
||
|
Z軸行程 |
230mm |
|
|
Z軸快移速度 |
24m/min |
|
|
最大切削快移速度 |
16m/min |
|
|
最大換刀速度 |
16m/min |
|
|
外形尺寸及重量 |
||
|
電源容量 |
6KVA |
|
|
機床尺寸（長*寬*高） |
1850*900*1650 |
|
|
機床凈重 |
1600Kg |
|
|
標準附件： |
可選附件： |
|
|
1、臺灣新代數控系統 |
1、日本三菱數控系統 |
|
|
2、主軸氣動夾緊機構 |
2、同步回轉導套裝置 |
|
|
3、冷卻系統 |
3、自動長件接料器 |
|
|
4、集中潤滑系統 |
4、外置短件接料器（替換“自動短件接料器”） |
|
|
5、全封閉防護 |
5、超長零件加工輔助裝置 |
|
|
6、固定導套裝置 |
6、導套、夾頭（按客戶材料定制） |
|
|
7、三色機床警示燈 |
7、自動送料機（按客戶要求選型） |
|
|
8、自動短件接料器 |
|
|
