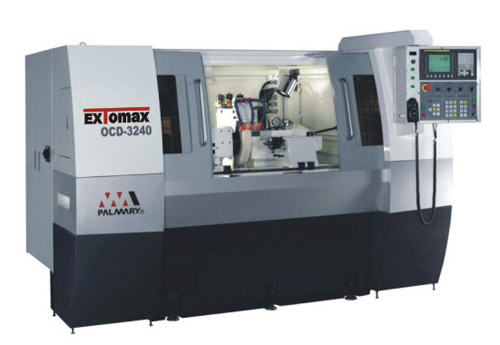

特點:
1. 高剛性主軸頭
(1) 主軸頭結構穩重，并采用精密軸承，支撐穩固。無論是外徑研磨，內孔研磨或端面研磨等，精度優異。
(2) EXTOMAX 32系列磨床之主軸頭更采用伺服馬達驅動，可無段變速。
(3) 主軸頭回轉調整角度為正90°，負30°。
2. 砂輪主軸，精密加工，多重處理。
(1) 砂輪主軸采用高級合金鋼材(SNCM-220)精密加工而成。經正常化，調質，滲碳處理，深冷處理等多重處理完后，再經精密研磨，鏡面處理，主軸表面硬度高達HRC62°以上。主軸無熱變形，無磨耗，研磨精度高。
3. 特殊砂輪主軸，先進靜壓軸承支撐。
(1) 砂輪主軸采用液體靜壓軸承，完全無金屬與金屬之接觸摩擦。砂輪主軸采用特殊油靜壓軸承，提升主軸剛佳與絕佳的抗震性能。精度高達0.5μm。
4. 油浴式尾座潤滑
(1) 尾座潤滑采油浴式潤滑系統，隨時確保尾座的高精度。潤滑系統附有油量計，方便操作者檢視油量。
5. 精密砂輪主軸頭
(1) 砂輪主軸采用高級組合金鋼材(SNCM-220)精密加工而成。經正�；{(diào)質，滲碳處理，深冷處理等多重處理完后，再經精密研磨，鏡面處理。主軸表面硬度高達HRC 62°。主軸無熱變形，耐磨耗，研磨精度高。
規格:
| 規格機型 | OCD-32200 | OCD-42200 |
| 工作臺最大旋徑 | Ø320 mm | Ø420 mm |
| 兩頂心間最大距離 | 2000 mm | 2000 mm |
| 最大研磨直徑 | Ø300 mm | Ø400 mm |
| 兩頂心間最大距離 | 100 kgs | 150 kgs |
| 砂輪 | ||
| 外徑 x 寬 x 內徑 | Ø405 x 50 ~ 75 x Ø127 mm | Ø405 x 50 ~ 75 x Ø152.4 mm |
| 周速度 | 30 m/s | 30 m/s |
| 轉速 | 1783 RPM | 1783 RPM |
| 砂輪軸座 | 6m/min | 6m/min |
| 快移速度 | ||
| 最小設定值 | 0.001 mm(0.0001 mm) | 0.001 mm(0.0001 mm) |
| 內徑研磨 | Manual Elevation | Manual Elevation |
| 工作臺 | ||
| 快移速度 | 6m/min | 6m/min |
| 最小設定值 | 0.001 mm(0.0001 mm) | 0.001 mm(0.0001 mm) |
| 旋轉角度 | -1° ~ +7° | -1° ~ +7° |
| 工作主軸頭 | ||
| 旋轉角度 | -30°~+90° | -30°~+90° |
| 頂針斜度 | MT. No. 4 | MT. No. 4 |
| 主軸轉速 | 10-300rpm | 10-300rpm |
| 工作主軸負荷(含夾具) | 35kgs (最長長度:150 mm) | 35kgs (最長長度:150 mm) |
| 尾座 | ||
| 頂真斜度 | MT. No. 4 | MT. No. 4 |
| 尾座軸移動距離 | 25 mm | 25 mm |
| 電原 (FANUC系統) | 電源 : 220V 控制回路 : 24VDC | 電源 : 220V 控制回路 : 24VDC |
| 馬達 | ||
| 砂輪軸 | 3.7 kw (5.5 kw) (4P) | 3.7 kw (5.5 kw) (4P) |
| 工作主軸 | 1.3 kw AC 伺服 | 1.3 kw AC 伺服 |
| 砂輪軸座進給 | 1.2kw(AC 伺服馬達) | 1.2kw(AC 伺服馬達) |
| 工作臺進給 | 2.5 kw (AC 伺服馬達) | 2.5 kw (AC 伺服馬達) |
| 油壓泵浦 | 0.37 kw (4P) | 0.37 kw (4P) |
| 砂輪軸潤滑泵浦 | 0.37 kw (4P) | 0.37 kw (4P) |
| 研削液泵浦 | 0.18 kw (2P) | 0.18 kw (2P) |
| 內研主軸 | 0.75 kw (2P) | 0.75 kw (2P) |
| 容器容量 | ||
| 砂輪軸潤滑油箱 | 18L | 18L |
| 潤滑油箱 | 60L | 60L |
| 機器重量 | 6000 kgs | 6200 kgs |
