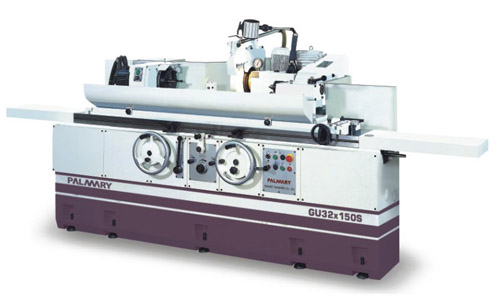

工作臺上旋徑320mm
研磨最大外徑Φ280mm
兩項心間距離1500mm
主軸無段變速16-450RPM，變頻式
前后全自動進給采用伺服馬達驅動
砂輪頭快速進給，手動進給研磨
特點：
1. 主軸頭穩定，高剛性
(1) 主軸頭采用精密級軸承，展現最佳的主軸穩定性。無論外徑、內孔、端面研磨，精度絕對確保。
(2) 旋轉角度 +90° ~ -30°
(3) 20 系列主軸頭采變頻式無段變速。
(4) 32、42系列主軸頭為伺服馬達驅動，無段變速。
2. 精密砂輪頭
(1) 砂輪主軸采用SNCM-220高級合金鋼材，經正常化、調質、滲碳熱處理、深冷處理等多重處理。再做精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。
3. 特殊流體靜壓軸承
(1) 砂輪軸承采用專用于精密研磨的特殊流體靜壓軸承。具有輕快、完全沒有金屬摩擦，不發熱、不變型及高精度等多項優點；是一種可耐永久使用之特殊軸承。
4. 先進靜壓潤滑系統
(1) 工作臺與砂輪座滑動面，采用先進的靜壓自動潤滑系統，具滑動順暢、進刀精準、永保精度等諸多優點。
| 能力 | |
| 兩頂心間最大距離 | 1500mm |
| 工作臺最大旋徑 | 320mm/420mm |
| 兩頂心最大承受重量 | 100kg |
| 研磨最大外徑 | 280mm/380mm |
| 砂輪頭 | |
| 旋轉最大角度 | ±30。 |
| 手動距離 | 160mm |
| 自動快速移動距離 | 40mm |
| 滑座可補棄移動量 | 95（總計 295mm） |
| 最小設定值 | 0.001mm |
| 手輪每轉（每刻度） | 2（0.005）mm |
| NC進給研磨量 | 0-0.35mm |
| 砂輪 | |
| 外徑x寬x內徑 | 355x50x127mm |
| 轉速（變煥皮帶輪）r.p.m | 1783/1940 |
| 工作主軸頭 | |
| 旋轉角度 | 120。（+90。，-30。） |
| 頂針斜度 | MT：4 |
| 主軸轉速r.p.m（無段） | 16-450 |
| 工作主軸負荷（含夾具） | 35kg（最長長度：150mm） |
| 尾座 | |
| 頂針斜度 | MT:4 |
| 尾座軸移動距離 | 25mm |
| 工作臺 | |
| 旋轉角度 | -3。，+7。 |
| 行走速度 | 50/4000mm/min |
| 最小自動往復行程 | 8mm |
| 手輪每轉進給量（兩段式） | 20mm（2mm） |
| 馬達 | |
| 砂輪軸 | 3.75kw（4P） |
| 工作主軸 | 1.3kw |
| 油壓泵 | 0.75kw（6P） |
| 砂輪軸潤滑泵 | 0.18kw（2P） |
| 研削壤泵 | 0.18kw（2P） |
| 內研主軸 | 0.75kw（2P） |
| 容霧容量 | |
| 砂輪軸潤滑油箱 | 12L |
| 油壓桶 | 65L |
| 水箱 | 100L |
| 機器重量 | |
| 公斤 | 4200kgs/4400kgs |
